一、氯离子（Cl⁻）的腐蚀机制

1. 吸附穿透与局部酸化

氯离子因极化能力强，优先吸附在钝化膜表面缺陷处（如夹杂物、晶界），置换氧原子形成可溶性氯化物（如FeCl₂），破坏膜结构。同时，Cl⁻在腐蚀坑内富集，与金属离子水解产H⁺，形成局部强酸性环境（pH可低至2-3），加速金属溶解。

2. 点蚀的“自催化效应”

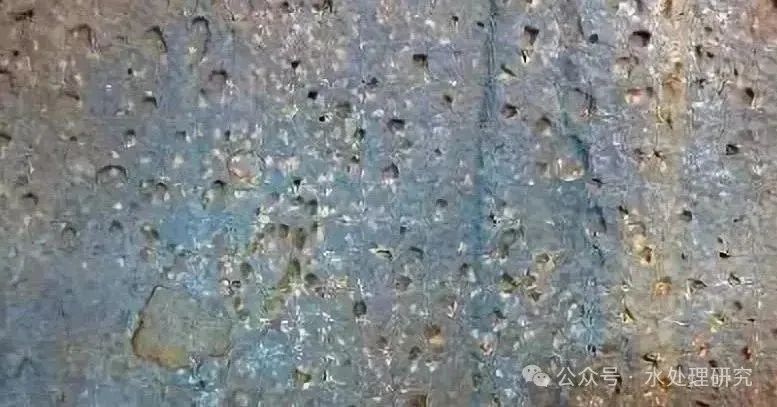

腐蚀坑内Cl⁻浓度远高于外部溶液，形成“微电池”效应，阳极溶解持续进行。以304不锈钢为例，Cl⁻浓度超过200 ppm即可能诱发点蚀，而316因含钼（Mo）可提升临界值至1000ppm以上。

3. 温度与浓度的协同作用

高温（>60℃）显著降低Cl⁻的腐蚀阈值，例如海水环境中316L不锈钢在80℃时点蚀风险骤增。

二、氟离子（F⁻）的独特腐蚀行为

1. 强络合能力引发钝化膜溶解

F⁻的离子半径较小（1.33 Å vs. Cl⁻ 1.81 Å），且电负性极强，易与Cr³+、Fe³+形成稳定络合物（如[CrF₆]³⁻），直接溶解钝化膜中的Cr₂O₃，导致膜修复受阻。这一过程在低pH环境下尤为显著（如含HF溶液）。

2. 加速全面腐蚀而非局部点蚀

与Cl⁻不同，F⁻倾向于均匀腐蚀，尤其在高温高浓度条件下（如化工生产中的含氟废液）。例如，在40% HF溶液中，304不锈钢的腐蚀速率可达10mm/年，而316因Mo的耐蚀性提升有限。

3. 协同效应与竞争吸附

当F⁻与Cl⁻共存时，F⁻可能优先吸附在表面，加剧钝化膜溶解；但低浓度F⁻（<50ppm）在特定pH下可能与OH⁻竞争，抑制Cl⁻的破坏作用，需结合具体工况分析。

三、材料选择与防护策略

1. 合金优化

针对Cl⁻环境：优先选用含Mo的316、2205双相钢或含氮超级奥氏体钢（如254SMO）。

针对F⁻环境：哈氏合金C-276（Ni-Cr-Mo-W）或锆（Zr）合金表现更优，因Ni基合金的钝化膜抗F⁻络合能力更强。

2. 环境控制

降低卤素离子浓度（如离子交换树脂去除Cl⁻），控制pH>8以减少F⁻活性。避免温度剧烈波动，高温工况需采用冷却系统。

3. 表面处理技术

电化学钝化（硝酸钝化提升Cr含量）、等离子喷涂Al₂O₃涂层或聚四氟乙烯（PTFE）衬里，可隔离离子接触。
